水素燃料電池車主要コンポーネント

水素燃料電池車(FCV、Fuel Cell Vehicle)は、水素を主なエネルギー源として使用し、その化学反応を通じて電気を生成するシステムを備えた車両です。このシステムは、電気自動車(EV)のバッテリーシステムとは異なり、燃料電池を使用して直接電力を生成し、モーターを駆動します。ここでは、その主要なコンポーネントと動作原理について解説します。

主要コンポーネント

1.水素タンク – 水素燃料電池車の燃料となる水素ガスを高圧で保存するタンクです。

2.燃料電池スタック – 水素と酸素の化学反応を利用して電気を生成する部分です。この部分で水と電気、熱が生成されます。

3.高電圧バッテリー – 燃料電池から生成された電力を一時的に貯蔵し、加速時などの高出力を要求する際に電力を供給します。

4.モーター – 電力を機械的エネルギーに変換し、車輪を駆動します。

5.制御ユニット – 車両の動力システムを管理し、効率的な動作を確保します。

行動原理

燃料電池の基本的な動作原理は次のようになります。

1.水素供給 – 水素タンクから燃料電池スタックへ水素が供給されます。

2.酸素供給 – 外部から空気を取り入れ、そこから酸素が燃料電池スタックへ供給されます。

3.電気生成 – 燃料電池スタック内で水素と酸素が反応し、電気と水が生成されます。この化学反応は、陽極(アノード)で水素がプロトンと電子に分離され、カソードでこれらが酸素と反応して水を形成します。

4.電力利用 – 生成された電力は直接モーターに供給されるか、高電圧バッテリーに一時保存されます。

5.水と熱の排出 – 反応で生成された水は排水として、また熱は冷却システムによって管理されます。

環境への影響

水素燃料電池車は、運転中に二酸化炭素(CO2)を排出しないため、環境に対する影響が非常に小さいとされています。ただし、水素の製造方法によっては、その環境負荷が変わる可能性があります(例えば、化石燃料からの水素製造はCO2を排出します)。

水素燃料電池車の技術は、持続可能な交通手段としての可能性を秘めており、今後の発展が期待されています。

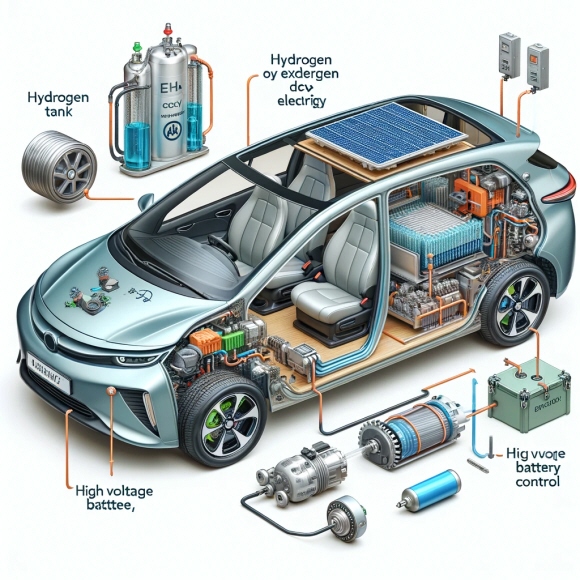

水素燃料電池自動車 (FCV) システムの説明的な画像で、主要コンポーネントにラベルが付けられた自動車の断面図を示しています。
