点群データの特徴

点群データ(Point Cloud Data)は、3次元空間内の多くの点の集合を表すデータ形式です。これらの点は通常、物体や環境の表面や構造を表現するために使用されます。データは、コンピュータグラフィックス、コンピュータビジョン、ロボティクス、CAD(Computer-Aided Design)、地理情報システム(GIS)、地質学、建築、医学など幅広い分野で利用されています。

点群データには以下の特徴があります:

1,3次元座標:各点は3次元空間内の座標(X、Y、Z)を持っており、物体や環境の形状や位置を表現します。

2,密度: 点群データの密度は、点の数によって異なります。密集した点群は、より詳細な情報を提供し、より高い精度で物体や環境を表現できます。

3,形状情報: 点の配置と密度によって、物体や環境の形状、表面の輪郭、構造を表現します。これは、3Dモデリングや物体認識に使用されます。

4,センシング技術: 点群データは、様々なセンシング技術によって収集されます。例としては、LiDAR(Light Detection and Ranging)、ステレオカメラ、深度センサー、ドローン、3Dスキャナーなどがあります。

点群データは、多くの応用分野で使用されます。以下はいくつかの例です。

1,自動運転:自動車や無人航空機(ドローン)に搭載されたLiDARセンサーは、周囲の環境を点群データ収集として、障害物検出や地図作成に使用されます。

2,建築と建設: 3Dスキャナーやドローンを使って、建築や建設現場の点群データを収集し、設計、進捗管理、品質管理に広げます。

3,CADと3Dモデリング: 点群データは建築家やエンジニアによる建築や製品の設計に使用され、現実の物体を3Dモデルに変換します。

4,地質学と地理情報システム(GIS): 地下の地形や地形のモデリングに点群データが使用され、地理的な情報を収集および分析します。

5,医学: 点群データは、医療画像処理や手術計画に使用され、患者の解剖学的情報を表現します。

点群データを処理、解析、流動化するためのソフトウェアやアルゴリズムも広く利用可能であり、これにより点群データの有用性がさらに前向きになっています。

3D計測ページに戻ります

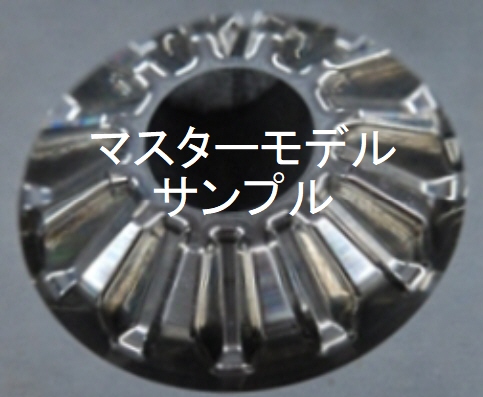

マスターモデル

マスターモデルとは、製品設計に関連する情報や要件を集約した、一貫性のある3Dのモデルやデータのことを指す場合が多いです。特に複雑な製品やシステムの設計・製造において、多くの部品やサブシステムが関与する中で、全体としての製品の形や機能を理解しやすくするためのツールとしてマスターモデルが使用されます。

マスターモデルの特徴や利点には以下のようなものがあります:

  1. 一貫性: 全体としての製品の設計情報が一つのモデルに集約されるため、設計の一貫性や統一性が保たれます。
  2. 効率性: 複数の設計チームや部門が同じマスターモデルを基に作業を進めることができるため、作業の重複や食い違いを避けることができます。
  3. 可視化: 3Dのマスターモデルを用いることで、製品の形状や機能、組み立ての過程などを視覚的に理解しやすくなります。
  4. 変更管理: 製品の設計変更が生じた際に、マスターモデルを更新することで、変更の影響を迅速に確認・伝達することができます。

このようなコンセプトは、特に航空宇宙、自動車、高度な機械工学の分野などでの製品開発において重要とされています。マスターモデルを効果的に活用することで、製品の設計・開発プロセスを効率化し、高品質な製品を市場に投入するためのサポートを得ることができます。

トップページ



構造光計測

構造光計測(Structured Light Measurement)は、3Dスキャニングや3D形状計測のための技術の一つです。この方法は、既知のパターンの光(例えば、格子やストライプのパターン)を物体に照射し、その光が物体の表面に当たるとどのように変形するかをカメラで捉えることによって、物体の3D形状を計測します。

構造光計測の基本的な手順は以下のとおりです:

  1. 光源の選択:特定のパターンの光を物体に投影します。この光のパターンは事前に知られている必要があります。
  2. パターンの投影:特定の光のパターン(例:縞模様や格子)を物体の表面に照射します。
  3. 画像の取得:カメラを使用して、投影されたパターンが物体の表面でどのように変形したかの画像を取得します。
  4. データの解析:カメラで取得した画像から、物体の表面の3D形状を再構築するための計算を行います。この計算は、光のパターンが物体の表面でどのように変形したか、そしてカメラと光源の相対的な位置関係を基にして行われます。

構造光計測の利点:

  • 高精度で3D形状を計測できる。
  • 環境光の影響を受けにくい。
  • 比較的シンプルなセットアップで実施できる場合が多い。

欠点:

  • 複雑な物体や透明な物体、反射する物体に対しては計測が難しい場合がある。
  • 静止した環境での計測が必要となる場合が多い。

近年、構造光計測はさまざまな分野、特に製造業やエンターテインメント、医療、文化遺産の保存などの分野での3D形状の取得や検査に利用されています。

前のページへ

3Dスキャン

3Dスキャン、3D測定、3D計測は、立体物を測るという点は同じです。取り込んだ立体の3次元データを縦・横・高さの座標軸を持つ仮想的な空間をパソコン上で表示します。3Dスキャンで取得したデータは座標情報の集まりの点群データで形成します。ものづくりのデジタル化が進む現代では、欠かすことができない必要なプロセスで各産業で普及しています。スキャンデータはそのままでは使用できません設計や検査などに活用するには、点群データポリゴンメッシュ3次元CADデータ等の編集作業が必要となります。データの利用目的により変換、編集内容が変わります。

<点群データ>
スキャンしたデータは点の集合体で空間は3次元であり、直交座標 (x, y, z) で表現します。一つひとつの点同士には関連がなく、それぞれにX、Y、Zの位置情報や色などの情報を持っています。レンダリングは可能であるが、点群データ形式のままでは3次元データとして処理には適しません。

<ポリゴンデータ>
点群をソフトウェア上で小さい多角形で結び位置や角度、模様、質感などの見え方を個々に自動計算して三次元メッシュを作成する。コンピュータ任せになるため、データの欠落やノイズが発生しやすい。滑らかさを出すため細かい多角形にする必要があるが、データの容量が増加します。

<3次元CADモデリング>
3次元データとして利用するには、ポリゴンデータから3次元CADモデリングが必要になります。3Dモデリングすることによりポリゴンでのメッシュ欠落等の欠点を補うことができます。各種の3次元のCAD/CAMソフトウェアで使用可能になります。CAD化したモデリングのデータからポリゴンに変換することで、3Dプリンタ用に修正されたSTL型式データとしても利用することができます。

<3Dスキャンからのモデリング行程>
①採取データから特徴線抽出 ②サーフェス作成 ③エッジを封孔しソリッドモデル作成

<サーフェスとソリッドの相違>
サーフェスは表面のみで、内部が空洞の面集合体からなるCADデータ。自由曲面で編集することが可能のため、ユニバーサルデザイン、キャラクターデザイン、インテリアデザイン、などのデザインに特化したモデルに適しています。データ形式は、汎用的なIGES形式を利用されています。

ソリッドモデルは中身が詰まったCADモデルデータ、中身があるため重量計算や体積計算、ソリッド同士での干渉チェック等が可能です。工業製品の設計などに適しています。ソリッド系のソフトウェアで利用。データ形式は汎用的な、X_B、X_T、STEP、パラソリッドなどがあります。

①立体データ ②表面のみで中身は空洞 ③中身が詰まった質量があるCADデータ

<3Dスキャン事例>
工業用デザインモデル、自動車インテリアデザインモデル、一般家庭電化製品ワーキングモデル、機構部品のハウジング、微細的な形状をスキャンからの曲線や曲面を生成のNURBSメッシュ作成。

既成製品の3Dスキャニング、図面や3Dデータがない製品、3Dスキャニングでデジタル化、3DーCADデータを起こす逆工学のリバースエンジニアリングは製作リードタイムの短縮になります。

プレス金型など手作業で仕上げ修正製作されている金型を、3Dススキャニングデータで3DーCADモデリングすることで同じ型の再製作が可能です、3D-CADモデルが最新の状態に更新されます。

鋳物の既存品を新規模型に反映、石膏鋳造、ダイカスト品試作、複雑な形状の鋳物、アルミ鋳物、現物と同形状の3D-CADデータ作成,3Dスキャンとリバースエンジニアリングモデリングの利用。
